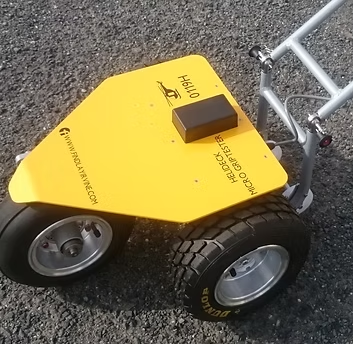

Findlay Irvine사의 Helideck micro GripTester입니다.
헬리데크와 헬리콥터 착륙 구역의 표면 마찰 상태를 연속적으로 측정하기 위해 설계된 이동식 마찰 측정 장비입니다.
헬리데크 전체의 마찰값을 위치별로 측정하고, 측정 결과를 색상 지도로 변환하여 마찰력이 낮은 구역을 확인할 수 있습니다.
정기적인 표면 상태 점검과 유지보수 범위 설정에 활용할 수 있습니다.
장비 구성
본 장비는 제동 휠 방식의 마찰 측정 시스템, 터치스크린 디스플레이, 자동 물 공급 장치, 분석 소프트웨어로 구성됩니다.
GripTester MK2에 적용된 제동 휠 측정 방식을 기반으로 하며, 장비를 밀면서 헬리데크 표면의 마찰값을 연속적으로 기록합니다.
터치스크린에는 시험 설정, 측정 진행 과정, 도움말이 표시됩니다.
작업자는 화면 안내에 따라 헬리데크 조사 경로를 이동하며 측정을 수행할 수 있습니다.
자동 물 공급 시스템이 적용되어 있어 필요한 시험 조건에 맞춰 표면에 물을 공급하면서 마찰 상태를 측정할 수 있습니다.
주요 측정 기능

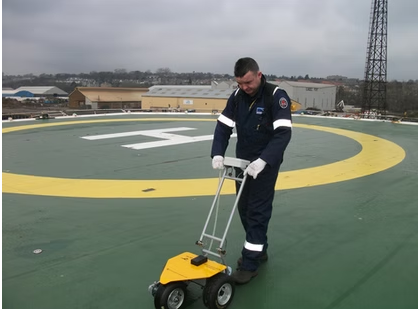

Helideck micro GripTester는 헬리데크의 특정 지점만 측정하는 방식이 아니라 착륙 구역 전체를 이동하며 마찰값을 연속적으로 측정합니다.
착륙 지점 및 위치 표시 구역 내부, 표시 구역 외부, 도장 표시 부분을 포함한 헬리데크 표면을 측정할 수 있습니다.
측정 해상도는 1㎡ 이하 단위로 설정할 수 있으며, 분석 소프트웨어에서는 측정 결과를 1㎡에서 0.25㎡ 단위까지 세분화하여 확인할 수 있습니다.
전체 평균값뿐만 아니라 위치별 마찰력 차이와 마찰력이 저하된 구역을 확인할 수 있습니다.
터치스크린 기반의 시험 운용
Helideck micro GripTester는 1명이 운용할 수 있도록 설계되었습니다.
내장형 터치스크린 디스플레이가 작업자에게 시험 진행 순서를 안내하며, 장비 설정과 측정 상태를 하나의 화면에서 확인할 수 있습니다.
시험이 완료되면 측정 데이터는 디스플레이 장치에 저장됩니다.
저장된 데이터는 USB 저장장치를 이용해 PC로 전송할 수 있으며, CSV, MDB, Excel 기반 데이터 형식으로 활용할 수 있습니다.
색상 지도를 이용한 데이터 분석

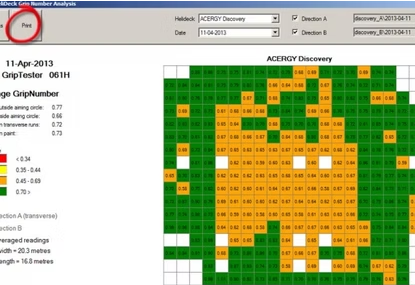

전용 분석 소프트웨어는 측정된 마찰 데이터를 헬리데크 형상에 맞춘 색상 지도로 변환합니다.
각 측정 구역의 마찰 수준이 색상으로 구분되기 때문에 적정 마찰 상태를 유지하고 있는 구역과 점검이 필요한 구역을 한 화면에서 확인할 수 있습니다.
마찰력이 낮게 측정된 위치를 기준으로 도장 상태, 표면 오염, 마모 여부를 점검할 수 있으며,
보수가 필요한 구역을 구체적으로 선정하는 데 활용할 수 있습니다.
또한 정기적으로 측정한 데이터를 비교하면 표면 마모의 진행 상태와 구역별 마찰값 변화를 확인할 수 있습니다.
UK CAA CAP 437 기준 적용
Helideck micro GripTester는 영국 민간항공청의 UK CAA CAP 437 기준에 따른 헬리데크 마찰 측정을 지원합니다.
착륙 지점 및 위치 표시 구역 내부, 표시 구역 외부, 도장 표시 부분에서 최소 평균 표면 마찰값 0.65를 확보하도록 안내하고 있습니다.
분석 소프트웨어에는 CAP 437에서 정의한 기준값이 적용되며, 측정 결과를 색상으로 구분하여 기준 미달 구역을 확인할 수 있습니다.
적용 기준과 요구 마찰값은 시설 조건과 최신 규정에 따라 달라질 수 있으므로, 실제 시험을 진행하기 전 해당 시설에 적용되는 기준을 확인해야 합니다.
이동과 보관을 고려한 구조
해상에서와 접근이 제한된 시설에서는 측정 장비의 운반성과 보관 방식이 중요합니다.

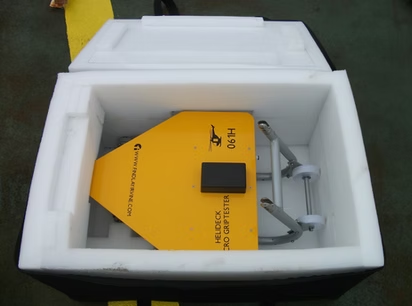

Helideck micro GripTester는 사용 후 접어서 보관할 수 있으며, 운반 시 두 개의 케이스로 분리할 수 있습니다.
각 케이스는 12kg 이하로 구성되어 1명이 이동할 수 있도록 설계되었습니다.
분리된 케이스는 헬리콥터의 제한된 적재 공간에도 보관할 수 있어 여러 해상 플랫폼과 헬리데크 사이를 이동하며 측정하는 환경에 적합합니다.
견고한 구조와 계절별 현장 운용을 고려한 설계가 적용되어 해상 시설의 현장 점검 장비로 사용할 수 있습니다.
주요 기술 사양
| 전체 길이 | 960mm |
| 전체 폭 | 510mm |
| 전체 높이 | 1,020mm |
| 운반 케이스 1 | 260mm(H) × 960mm(L) × 270mm(W) |
| 운반 케이스 2 | 300mm(H) × 590mm(L) × 410mm(W) |
| 측정 타이어 | 직경 10인치 슬릭 타이어 |
| 구동 타이어 | 직경 10인치 패턴 타이어 |
주요 장점
헬리데크 전체 연속 측정: 일부 지점만 측정하는 것이 아니라 헬리데크 전체의 마찰 분포를 확인할 수 있습니다.
위치별 마찰 상태 확인: 측정값을 색상 지도로 표시하여 마찰력이 낮은 구역의 위치와 범위를 확인할 수 있습니다.
유지보수 구역 선정: 전체 표면을 일괄 보수하지 않고 실제 점검이 필요한 구역을 중심으로 유지보수 계획을 수립할 수 있습니다.
정기적인 상태 관리: 동일한 조건으로 측정한 데이터를 비교하여 표면 마모와 마찰값의 변화를 추적할 수 있습니다.
1인 운용: 터치스크린 안내에 따라 1명이 측정과 데이터 저장을 진행할 수 있습니다.
이동 및 보관: 장비를 두 개의 운반 케이스로 분리할 수 있어 해상 플랫폼과 접근이 제한된 시설 사이의 이동이 용이합니다.
적용 분야
해상 석유 및 가스 플랫폼, 해양 구조물, 선박 헬리데크, 육상 헬리콥터 착륙 구역 등에서 활용할 수 있습니다.
헬리데크 표면의 마찰 상태를 정기적으로 확인하거나, 도장 및 표면 보수 전후의 마찰값을 비교하고자 하는 운영기관과 검사기관에 적합합니다.
Helideck micro GripTester의 측정 방식, 분석 소프트웨어, 적용 기준 및 상세 견적은 온라인 견적 문의를 통해 확인해 주시기 바랍니다.
